Temperaturüberwachungssystem für Tiefkühlhäuser: Automatische HACCP-Dokumentation und Alarme, ohne die Tür zu öffnen

Der Eintrag im HACCP-Ordner sagt 6:00 Uhr, -19 °C, Kürzel des Frühschichtleiters. Dass der Verdichter um 2:40 Uhr ausgefallen ist und die Kammer bis 5:30 Uhr auf -9 °C hochgelaufen war, bevor er wieder ansprang, steht nirgends. Die Ware sieht normal aus, das Protokoll ist lückenlos, und genau das ist das Problem mit manueller Temperaturerfassung: Sie dokumentiert den Moment des Ablesens, nicht die Nacht dazwischen. Wer die Temperaturüberwachung im Tiefkühlhaus ernsthaft automatisieren will, braucht deshalb keine schönere Tabelle, sondern ein System, das alle paar Minuten misst, die Messwerte selbst ablegt und meldet, wenn etwas kippt. Welche technischen Entscheidungen dabei wirklich zählen, zeigt dieser Beitrag.

Warum der Fühler drinnen und der Sender draußen sitzt

Ein Tiefkühlcontainer ist ein Stahlkasten, ein Kühlraum ein mit Blech verkleideter Paneelbau. Beides schirmt Funk nahezu vollständig ab. Ein Funk-Datenlogger, der komplett in der Kammer liegt, sendet also entweder gar nicht oder nur, wenn jemand die Tür aufmacht, was den Sinn der Sache ad absurdum führt. Dazu kommt die Batterie: Bei -18 °C verlieren handelsübliche Zellen massiv an Kapazität und an Spannung, der Sender fällt aus, bevor der Logger überhaupt etwas melden konnte.

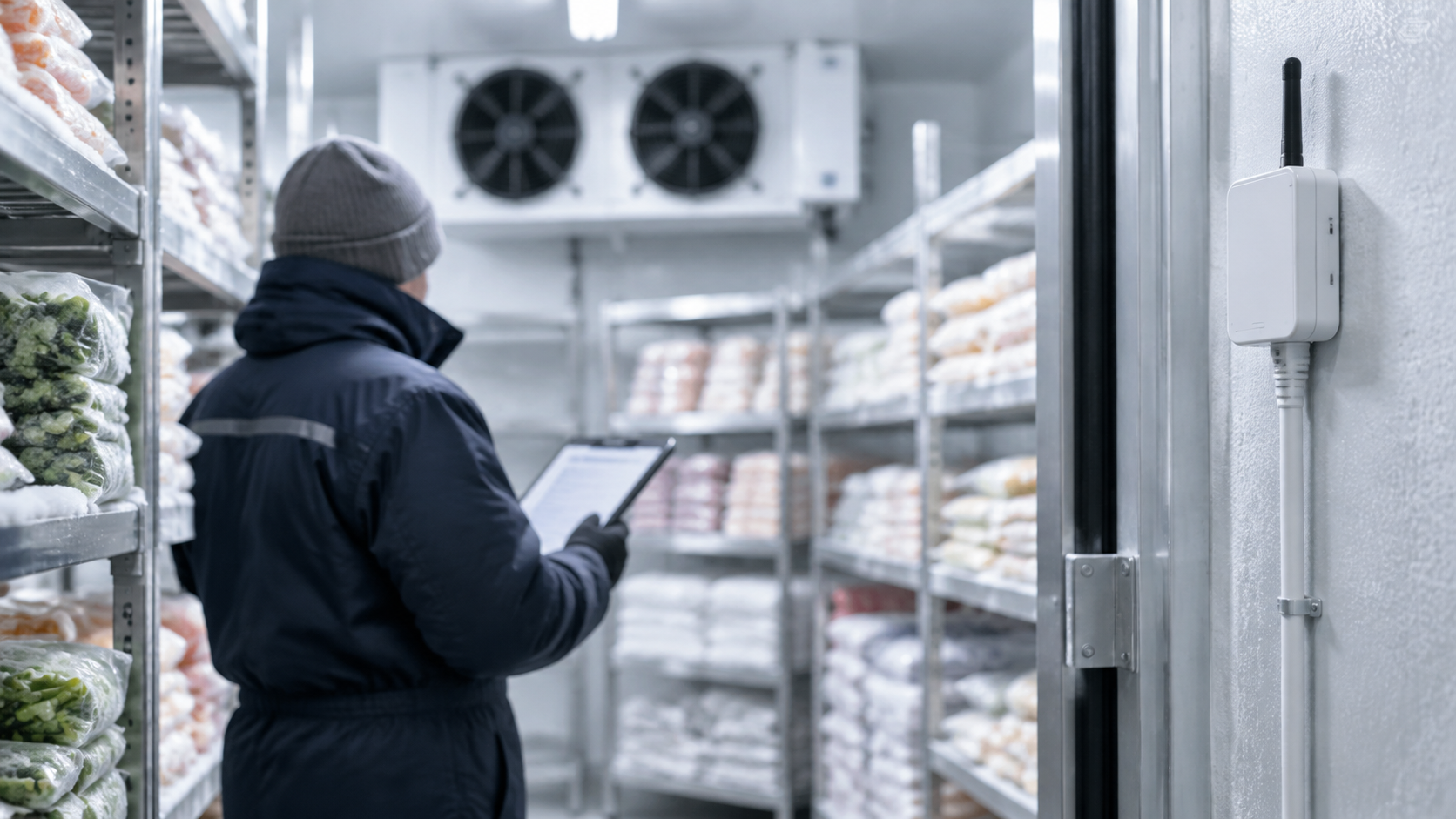

Die saubere Lösung trennt beides: Der Temperaturfühler sitzt im Kühlraum, geführt über ein dünnes Kabel durch die Türdichtung, während Sender und Batterie außen an der Wand oder am Container hängen. Der Fühler ist bis -40 °C spezifiziert, die Elektronik bleibt bei Raumtemperatur, Reichweite und Batterielaufzeit leiden nicht unter der Kälte. Das Kabel ist so dünn, dass die Dichtung weiterhin schließt; in der Praxis legt man es an der Scharnierseite durch, wo die Dichtung am wenigsten belastet wird. Dass Standardsensoren bei -18 °C nicht nur mechanisch, sondern auch messtechnisch an Grenzen stoßen, haben wir im Beitrag über Sensoren in Saatgutbanken bei -18 °C ausführlich beschrieben.

Funk-Temperaturüberwachung: WLAN, SIM-Karte oder LoRaWAN?

Die Netzwerkfrage entscheidet mehr über den Betriebsaufwand als die Wahl des Sensors. Drei Optionen stehen realistisch zur Wahl:

• WLAN: Günstig, wenn ein guter Access Point in Sichtweite steht. Im Außenlager, zwischen Metallregalen oder an Containern hinter dem Gebäude reißt die Verbindung regelmäßig ab. Zudem hängt jede Änderung am Firmennetz, jedes Passwort-Rollout, jedes neue Zertifikat auch an Ihren Loggern.
• SIM-Karte in jedem Logger: Unabhängig vom Hausnetz, aber jeder Messpunkt braucht einen eigenen Mobilfunkvertrag. Bei zwanzig Kammern sind das zwanzig Verträge, zwanzig Rechnungen und ein deutlich höherer Stromverbrauch pro Gerät.
• LoRaWAN: Ein Funkstandard mit großer Reichweite und sehr geringem Energiebedarf. Dutzende Sensoren teilen sich ein Gateway, das die Daten in die Cloud sendet, bei Vemco mit 4G als Rückfallebene. Keine Verkabelung, keine Abhängigkeit vom Kundennetz, ein Vertrag statt vieler.

Für Standorte mit mehr als einer Handvoll Messpunkte ist LoRaWAN in der Regel die wirtschaftlichste Variante. Wie das Gateway-Prinzip in der Vemco-Plattform funktioniert und was sich darüber hinaus anschließen lässt, erklärt der Artikel zu LoRaWAN in der Vemco-Plattform.

Temperatur-Datenlogger: Worauf Sie beim Sensor achten sollten

Vemco ist nicht an einen Hersteller gebunden und arbeitet mit LoRaWAN-Sensoren verschiedener Partner, zum Beispiel der TS-Serie von Milesight. Zwei Eigenschaften sind für Lebensmittelbetriebe entscheidend. Erstens die Zertifizierung nach EN 12830, der Norm für Temperaturregistriergeräte beim Transport und bei der Lagerung temperaturempfindlicher Güter. Zweitens der lokale Speicher: Fällt das Gateway oder die Mobilfunkverbindung für eine Stunde aus, hält der Sensor seine Messwerte vor und sendet sie nach, sobald die Verbindung steht. Im Protokoll entsteht keine Lücke, und genau diese Lücken sind es, die bei einer Betriebskontrolle Fragen auslösen.

Die Messwerte treffen alle paar Minuten ein. Viele Betriebe protokollieren heute stündlich oder zweimal pro Schicht, was ein Abtauintervall oder eine halbstündige Türöffnung bei der Warenannahme schlicht nicht abbildet. Mit Messungen im Minutentakt sehen Sie den Temperaturverlauf, nicht nur Stichproben, und können im Nachhinein belegen, wie lange ein Ereignis tatsächlich gedauert hat.

Was die Vorschriften verlangen

Für tiefgefrorene Lebensmittel schreibt die Verordnung (EG) Nr. 37/2005 vor, dass die Lufttemperatur regelmäßig mit Geräten aufgezeichnet wird, die den einschlägigen EN-Normen entsprechen, und dass die Aufzeichnungen mindestens ein Jahr aufbewahrt werden; die Richtlinie 89/108/EWG verlangt grundsätzlich -18 °C oder kälter. Lassen Sie sich vom Anbieter die EN-Konformität schriftlich belegen, eine CE-Erklärung allein reicht dafür nicht aus. Außerhalb der EU können die Anforderungen abweichen.

Grenzwerte, Verzögerung und Alarme im Betrieb

Jeder Messpunkt erhält einen oberen Grenzwert, einen unteren Grenzwert und eine Verzögerungszeit. Der untere Wert wird oft vergessen, ist aber nützlich: Ein Kühlraum, der ohne Grund tiefer läuft als nötig, verbrennt Strom und deutet auf einen hängenden Regler hin. Die Verzögerung sorgt dafür, dass eine fünfminütige Türöffnung keinen Nachtanruf auslöst, ein ausfallender Verdichter aber sehr wohl.

Ein Hinweis aus der Praxis, der in keinem Datenblatt steht: Stellen Sie die Verzögerung länger ein als den Abtauzyklus Ihrer Anlage. Beim Abtauen steigt die Lufttemperatur am Verdampfer kurzzeitig spürbar an, und wer die Verzögerung auf zehn Minuten setzt, bekommt jede Nacht um dieselbe Uhrzeit einen Fehlalarm, bis das Team die Meldungen ignoriert. Schauen Sie sich nach der Installation die erste Woche der Kurven an, bevor Sie die Grenzwerte endgültig festlegen; die Messung im Minutentakt zeigt Ihnen den Abtauzyklus sofort.

Alarme gehen per E-Mail oder API an eine Eskalationsliste, etwa erst an den Schichtleiter, nach einer definierten Zeit an die Haustechnik, und werden zusammen mit den Messwerten gespeichert. Damit ist auch dokumentiert, wer wann informiert wurde und wie lange die Reaktion gedauert hat.

HACCP-Temperaturüberwachung: Berichte, Kalibrierung und Historie

Die Dokumentation für die Eigenkontrolle entsteht nebenbei. Tages-, Wochen- oder Monatsberichte lassen sich pro Standort oder pro Kammer exportieren und in die HACCP-Akte legen, die vollständige Historie bleibt darüber hinaus erhalten. Bei einer Kontrolle oder einer Reklamation eines Kunden zeigen Sie den Verlauf der betreffenden Kammer für den fraglichen Zeitraum, statt in Ordnern nach handgeschriebenen Listen zu suchen.

Jeder Messpunkt wird mit einem rückführbaren Werkskalibrierzertifikat ausgeliefert. Wir empfehlen eine jährliche Rekalibrierung und Leistungsprüfung, denn ein Fühler, der um zwei Grad abweicht, erzeugt ein makelloses Protokoll über eine Kammer, die zu warm ist. Planen Sie den Termin gleich bei der Inbetriebnahme ein, dann wird er nicht vergessen.

Kühlraum-Temperaturüberwachung: Kaufen oder mieten, klein anfangen

Es gibt zwei Wege: Sie kaufen Sensoren und Gateway und lizenzieren VemSpace pro Messpunkt, oder Sie mieten das Gesamtpaket zu einem monatlichen Preis pro aktivem Messpunkt. Die Mietvariante hat sich für Filialketten bewährt, die Standorte eröffnen und schließen und keine Hardware auf der Bilanz haben wollen. Beide Modelle erlauben denselben Einstieg: Beginnen Sie mit den drei oder vier Kammern, bei denen eine Abweichung am teuersten wäre, und ergänzen Sie weitere Messpunkte innerhalb von Stunden, nicht Wochen. Ein zusätzlicher Sensor wird am Gateway angemeldet, der Fühler durch die Dichtung geführt, fertig.

Die Überwachung läuft in VemSpace, dem selbst entwickelten IoT-Modul der Vemco-Plattform, direkt neben Energie-, Luftqualitäts- und Belegungsdaten. Für den Facility Manager heißt das: Der Stromverbrauch der Kälteanlage und der Temperaturverlauf der Kammer stehen in einem System, und ein Verdichter, der häufiger anläuft als früher, fällt auf, bevor er ausfällt. Eine Übersicht der Komponenten finden Sie auf der Seite zur Temperaturüberwachung für Kühlhäuser.

Checkliste für die Anbieterauswahl

• Sitzt der Fühler innen am Kabel und die Elektronik außen, oder liegt der gesamte Logger in der Kälte?
• Ist der Fühler bis -40 °C spezifiziert und der Sensor nach EN 12830 zertifiziert, mit schriftlichem Nachweis?
• Speichert der Sensor lokal und sendet nach einem Verbindungsabbruch nach?
• Welches Netz: WLAN, SIM pro Gerät oder LoRaWAN mit Gateway und 4G-Rückfall?
• Lassen sich Grenzwerte, Verzögerung und Eskalationsliste pro Messpunkt einstellen?
• Gibt es ein rückführbares Kalibrierzertifikat und einen Prozess für die jährliche Rekalibrierung?

Wenn Sie die manuelle Temperaturliste in Ihren Tiefkühlhäusern, Kühlräumen oder Containern durch eine automatische HACCP-Dokumentation ersetzen möchten, sprechen Sie mit uns. Nennen Sie uns die Zahl der Kammern, den Standort und ob die Anlagen innen oder außen stehen, und wir schlagen Ihnen eine passende Kombination aus Sensoren, Gateway und Kauf- oder Mietmodell vor.
